系统构成

光纤陀螺教学实验系统主要用于光纤陀螺原理的实验和演示，光纤陀螺放置于一个专用的两轴转台上，设计有专用的控制箱，结合测控计算机可以完成相关的实验内容。光纤陀螺的外壳盖板采用高透明度亚克力材料，超辐射光源、光纤耦合器、光电探测器、光相位调节器、光路（光纤环）等部件及其连接结构清晰可见，通过声光显示指示对应名称和功能，也可以显示工作过程；可显示光纤陀螺Sagnac干涉仪输出变化，结合转台可以完成光纤陀螺仪寻北实验。

光纤陀螺教学实验系统的基本构成：

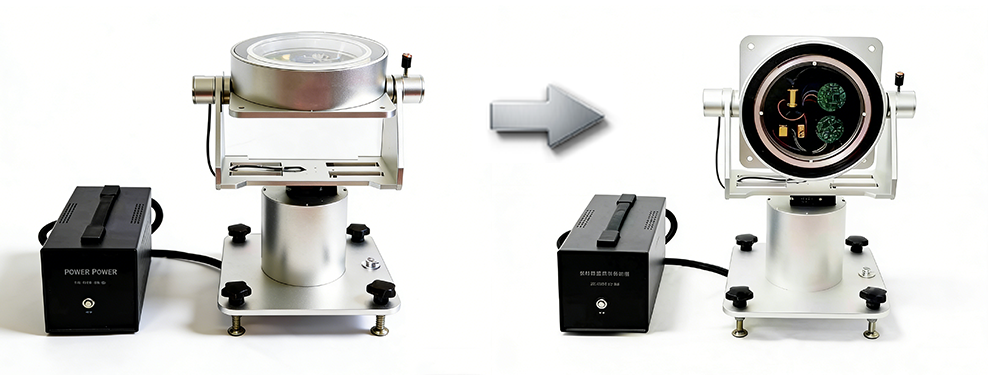

1）实验用光纤陀螺仪，放置于专用两轴转台上，由超辐射光源、集成光学部件（内含光耦合器、光相位调节器等）、光电探测器、光纤环，光源驱动和数字处理调节电路等部件构成，外壳盖板采用高透明度亚克力材料，结构清晰可见；

2）专用两轴转台，用于放置实验用光学陀螺仪，并在实验中控制两个旋转轴（主轴、横轴）以一定的转速转动的相应的位置，或以设定的转速连续转动，以提供光学陀螺激励信号；

3）控制器，用于控制转台的转动和采集光学陀螺的输出数据，它和测控计算机相连接，接受测控计算机的指令控制；

4）其它附件，连接电缆、电源、测控计算机等。

系统特点

1）在专用两轴转台上，放置实验用光纤陀螺仪，外壳采用高透明度亚克力材料，超辐射光源、光纤耦合器、光电探测器、光相位调节器、光路（光纤环）等部件及其连接结构清晰可见；

2）专用两轴转台，用于放置实验用光学陀螺仪，并在实验中控制两个旋转轴（主轴、横轴）以一定的转速转动的相应的位置，或以设定的转速连续转动，以提供光学陀螺激励信号；

3）带有互动教学功能，学员可以通过启动运行相应APP软件，可通过声光显示指示对应名称和功能，也可以显示工作过程；

4）测量输出反馈信号，可观察闭环反馈工作过程；探测器输出交流闭环信号接口，观察实际闭环条件下的输出工作状态；

5）光纤陀螺教学实验系统的结构，决定了可以开展速率的比对实验、角电压振幅的变化实验、数字式光纤陀螺仪寻北实验等，从而获得实验室所在纬度和地球自转角速度，了解地理北极、真北的含义及其在导航中的应用。

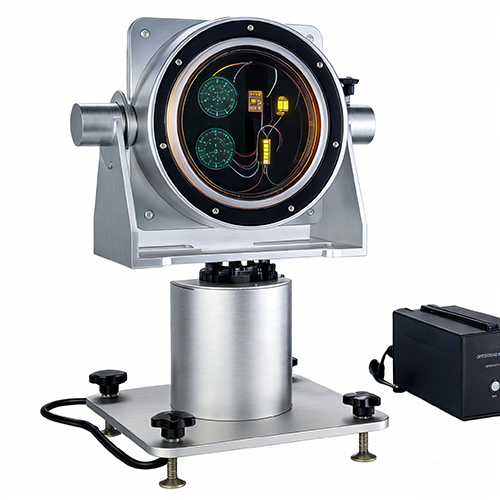

光纤陀螺演示仪

光纤陀螺演示仪光纤环尺寸：>150mm

外壳采用高透明度亚克力材料，超辐射光源、光纤耦合器、光电探测器、光相位调节器、光路（光纤环）等部件及其连接结构清晰可见；

带有触摸互动功能，学员可以通过触摸相应部位对应的部件可通过声光显示指示对应名称和功能，也可以显示工作过程；

外接输出阶梯波反馈信号，观察闭环反馈工作过程；探测器输出交流闭环信号接口，观察实际闭环条件下的输出工作状态；

外接监视器，用于观察Sagnac干涉仪输出干涉条纹在陀螺实际工作状态下干涉场的变化。

电控调节转台

纵轴和横轴转动角度范围：360°连续无限（无外接测试电缆时）；

角位置测量精度：±5’；

控制到位精度：±5’

速率范围： 0～50 º/s；

数据更新率：≥20Hz；

通讯波特率：115200 bps

适用课程

导航原理、惯性传感器原理、惯性导航原理、导航制导与控制、飞行控制原理、无人机实训实验、陀螺力学、新型传感器原理及应用等。
