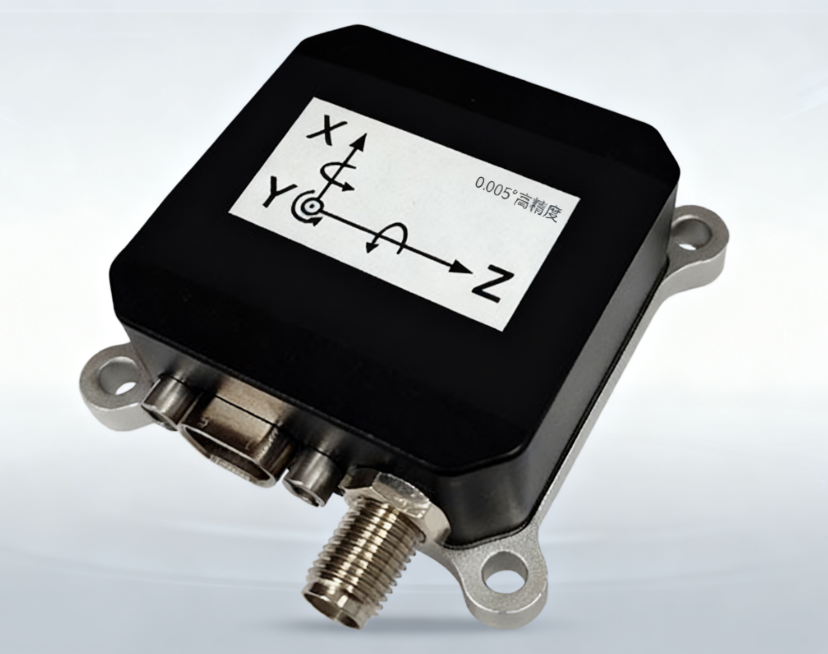

OPTIC®KH-INC100C倾角仪
工业级倾角仪
KH-INC100C是一款极高性价比的MEMS倾角仪（可选惯性/卫星组合导航系统）。内置三轴陀螺，三轴加速度计。有倾角仪和惯导两个版本选项，如果选择倾角仪版本只有倾角仪的横滚俯仰角可以输出。
KH-INC100C主要特性
★ 量程（横滚角±180°，俯仰角±90°，方位角±180°） ★ 分辨率 0.001°
★ 横滚俯仰动态精度：±0.02°
★ 横滚俯仰静态精度：±0.005°
★ RS422/232 输出可选
★ DC 9～24V 宽电压输入
★ 宽温工作-40～+85℃
应用范围
★ 起重机和建筑机械
★ 移动机械
★ 农业机械
★ 高架平台
★ 移动升降机和消防车
★ 自动导引车（AGV）
★ 自动装配机械
★ 镗孔和钻孔应用
★ 找平和压平
★ 机器人应用
性能指标
KH-CLM301
条件
参数
测量范围
-
横滚±180°，俯仰±90°，
方位±180° (掉电初始值为0°)
测量轴
X 轴 / Y轴
横滚俯仰分辨率1）
0.001°
横滚俯仰静态精度2）
@25℃
±0.005°
横滚俯仰动态精度(rms)
±0.02°
陀螺仪
陀螺仪量程
±300°/s
零偏稳定性
36°/h
加速度
±4g / ±40g可设
零偏稳定性(10s均值)
0.2mg
零点温度系数3）
-40～85℃
±0.01°/℃
灵敏度温度系数4）
≤100ppm/℃
上电启动时间
≤3.5S
响应时间
0.01S
输出信号
422/232
电磁兼容性
依照EN61000和GBT17626
平均无故障工作时间MTBF
≥98000小时/次
绝缘电阻
≥100兆欧
抗冲击
100g@11ms、三轴向(半正弦波)
抗振动
10grms、10～1000Hz
电气参数
最小值
典型值
最大值
单位
供电电压
标准
5
18
28
36
V
工作电流
无负载
40mA(18V)
mA
工作温度
-40
+85
℃
存储温度

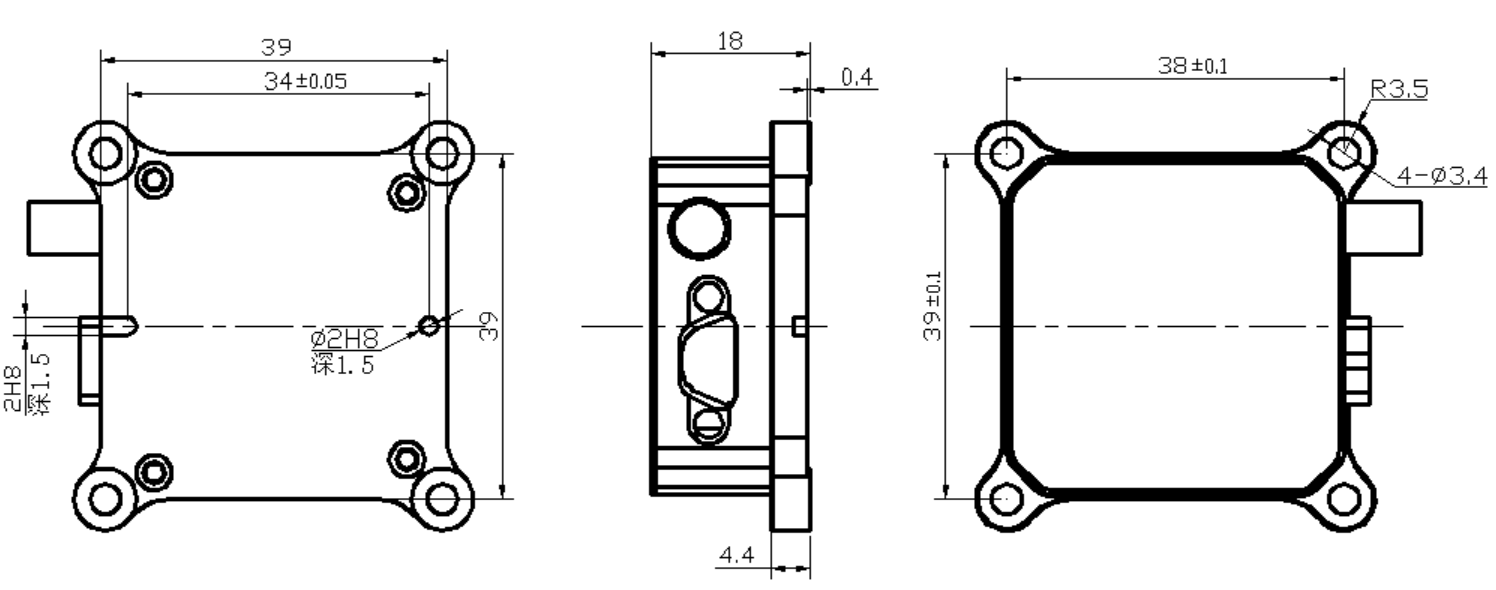

尺寸图
原厂生产，极致性价比
支持定制化
