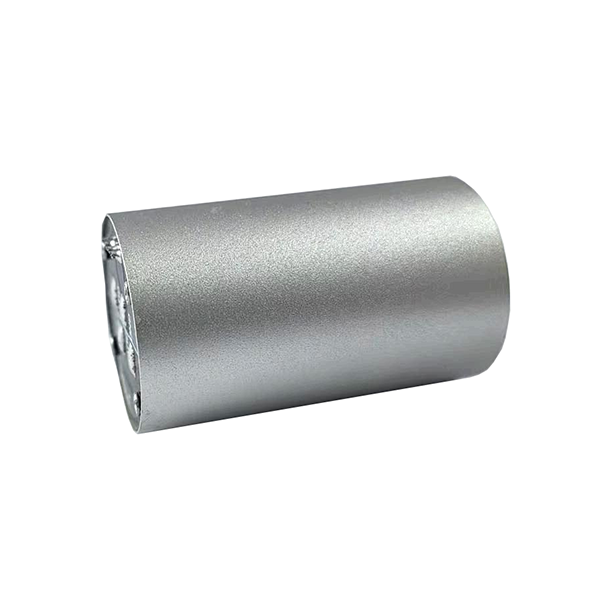

OPTIC®KH-NANO24
国内领先的光纤陀螺技术与工艺
微纳光纤陀螺（以下简称本产品）是集光、机、电于一体的角速 率传感器。它以 Sagnac 效应为基础，集成多种微纳光纤器件，通过对相向传播的两束光产生的相位差进行检测、处理和反馈实现检测流程。
本产品主要由光路组件、电路组件和结构组件构成。具有结构简单、无运动部件、无磨损部件、启动快、体积小、重量轻等特点。可应用于载体姿体控制与测量。
KH-NANO24主要由下述部组件等组成
光路组件；
检测与控制信号电路板；
光纤环骨架、外壳等结构件；
产品圆柱面为安装面，采用卡箍安装。
KH-NANO24性能指标
参数
KH-NANO24
零偏稳定性 °/h(1σ,10s)
≤2
零偏重复性 °/h(1σ)
随机游走系数 °/√h
≤0.04
带宽
≥450Hz
零偏 （°/s）
≤0.05
标度因数非线性度ppm(1σ)
≤1000
动态范围
±300°/s
供电（V）
5+0.15
功耗
≤0.7W
工作温度
-40℃～+70℃
储存温度
-50℃～+70℃
随机振动量级
20g，频率范围：20Hz~ 2000Hz.
机械结构
陀螺尺寸
φ24mmX40mm
陀螺重量
30g
电气接口
KH-NANO24微纳光纤陀螺采用焊盘与外部进行电气连接. 其定义如下：
编号
定义
备注
1
5V
2
Out-
差分输出
3
Out+
4
GND
电源地
输出阻抗1kΩ， 采用差分模拟电压输出。
原厂生产，极致性价比
支持定制化
