OPTIC®KH-NANO40
国内领先的光纤陀螺技术与工艺
微纳光纤陀螺（以下简称本产品）是集光、机、电于一体的角速 率传感器。它以 Sagnac 效应为基础，集成多种微纳光纤器件，通过对相向传播的两束光产生的相位差进行检测、处理和反馈实现检测流程。
本产品主要由光路组件、电路组件和结构组件构成。具有结构简单、无运动部件、无磨损部件、启动快、体积小、重量轻等特点。可应用于载体姿体控制与测量。
KH-NANO40光纤陀螺产品主要由下述部组件等组成
光路组件；
检测与控制信号电路板；
光纤环骨架、外壳等结构件；
产品为圆柱形，底面 3 处 M3 螺纹与外部连接。
KH-NANO40性能指标
参数 | KH-NANO40 |
零偏稳定性 °/h(1σ,10s) | ≤0.50 |
零偏重复性 °/h(1σ) | ≤0.50 |
随机游走系数 °/√h | ≤0.02 |
带宽 | ≥300Hz |
全温零偏稳定性（10s ，1σ , -40℃~+65℃ , °/h） | ≤1.5 |
标度因数非线性度ppm(1σ) | ≤500 |
动态范围 | ±300°/s |
功耗 | ≤1.5W |
供电（V） | 5+0.15 |
工作温度 | -40℃～+60℃ |
储存温度 | -50℃～+70℃ |
随机振动量级 | 20g ，频率范围：20Hz~ 2000Hz. |

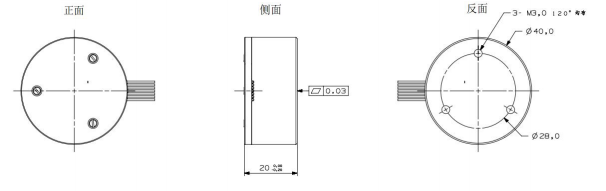

机械结构
陀螺尺寸 | 40mm×40mm×20.5mm |
陀螺重量 | 40g |
电气接口
电源要求
外部提供给产品的电源有两路，要求如表所示：
| +5V |
电压 | 4.85V~5. 15V |
纹波 | 20mV |
电流 | 0.2A |
微纳光纤陀螺采用 J30-9TJ 与外部进行电气连接，焊点定义见表
节点号 | 颜色 | 定义 |
1 | 桔 | RS422 R- |
2 | 蓝 | RS422 R+ |
3 | 绿 | RS422 T+ |
4 | 黄 | RS422 T- |
5 | 黑 | GND |
6 | 黑 | GND |
7 | 红 | 5V |
每次连接或接触该产品的插头端子时，应采取防静电措施。
