OPTIC®KH-TFOG201三轴光纤陀螺
国内领先的光纤陀螺技术与工艺
是一款针对小型导弹、制导炸弹的导航制导、姿态测量与控制等系统研制的惯性产品，由三个全固态光纤陀螺仪以及数据打包板等组成，为载体的姿态和导航控制提供信息，测量结果通过RS422串口输出。

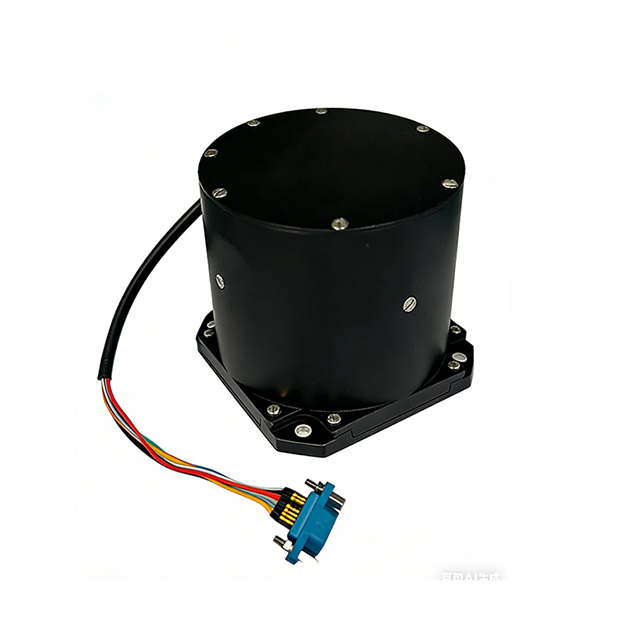

KH-TFOG201三轴光纤陀螺
该说明书仅适用于KH-TFOG201型产品，包含了性能指标、技术条件、外形尺寸及安装使用。其中，技术条件包括产品的环境范围、电气性能、物理特征。
KH-TFOG201-A三轴光纤陀螺性能指标
光纤陀螺指标
测量范围
± 500 ° /s
定温零偏稳定性
≤0.2°/h
室温零偏重复性
标度因数重复性
≤50ppm
定温标度因数不对称性
定温标度因数非线性
阈值
KH-TFOG201-B三轴光纤陀螺性能指标
≤0.1°/h
≤30ppm
接口信息
输出频率
400Hz，可定制
通讯接口
RS-422
J30J-21ZK
机械接口
尺寸
90mm*90mm*70mm
重量
980g±20g
工作温度
-40℃ ～ +65℃
贮存温度
-50℃ ～ +100℃
工作电压
（正常值24V）
湿度
95%RH（30℃）
电源纹波
<50mV
机械结构
力学性能 正弦振动机械冲击震动方向X轴、Y轴、Z轴冲击方向X轴、Y轴、Z轴震动条件20Hz-2000Hz，持续5min，幅值4.2g冲击条件30g, 10ms, 半正弦波震动步骤加激磁，预热后测试输出值冲击步骤每个方向3次震动结果无谐振，振中零偏值与前后零偏平均值的绝对值要求小于1º/h冲击结果冲击前后零位变化值小于0.3º/h IMU数据发送协议请咨询客服
力学性能
正弦振动
机械冲击
震动方向
X轴、Y轴、Z轴
冲击方向
震动条件
20Hz-2000Hz，持续5min，幅值4.2g
冲击条件
30g, 10ms, 半正弦波
震动步骤
加激磁，预热后测试输出值
冲击步骤
每个方向3次
震动结果
无谐振，振中零偏值与前后零偏平均值的绝对值要求小于1º/h
冲击结果
冲击前后零位变化值小于0.3º/h
IMU数据发送协议请咨询客服
