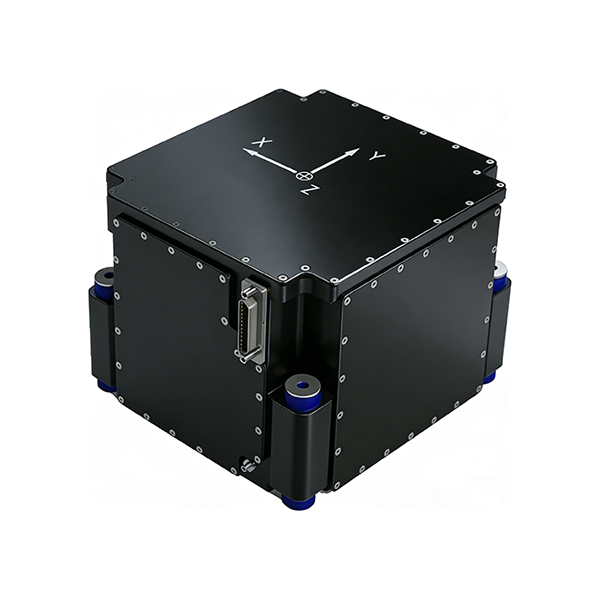

OPTIC®KH-L501激光陀螺惯性导航系统
极高性价比的激光陀螺惯性导航系统
L501型激光陀螺惯性导航系统核心惯性传感器由三轴高精度 50 型激光陀螺结合三轴石英挠性加速度计构成，主要包含：二次电源、导航计算机、电流频率转换电路、陀螺控制板、陀螺仪、加速度计及机械结构等。
-
0.00666666.00
-
OPTIC®KH-L501激光陀螺惯性导航系统
极高性价比的激光陀螺惯性导航系统
L501型激光陀螺惯性导航系统核心惯性传感器由三轴高精度 50 型激光陀螺结合三轴石英挠性加速度计构成，主要包含：二次电源、导航计算机、电流频率转换电路、陀螺控制板、陀螺仪、加速度计及机械结构等。
KH-L501激光陀螺惯导简介
(1) 可实时提供位置、航向、水平姿态、速度、角速度等信息；
(2) 在卫导信息有效的情况下，可在行进中完成初始对准；
(3) 具有自检、数据存储和显示功能；
(4) 可通过参数设定的方式与其他设备进行坐标系取齐。
KH-L501激光陀螺惯导性能指标
1. 惯性器件精度参数
陀螺仪性能参数 | ||
零偏稳定性 | ≤0.01°/h（1σ） | |
零偏重复性 | ≤0.005°/h（1σ） | |
| ||
零偏稳定性 | ≤1×10-4 g（1σ） | |
零偏重复性 | ≤1×10-4 g（1σ） | |
2. 惯导性能指标
| 导航体制 | 捷联惯导 | |
| 准备时间 | ≤8s（从上电到完成自检） | |
| 对准时间 | 10min（可以选择 5min，10min，15min） | |
| 对准方式 | 自对准 | |
| 姿态精度（保持精度、纯惯性） | 航向： ≤0.04°secφ（1σ，1h） 姿态： ≤0.01°（1σ，1h） | |
| 纯惯性自主导航精度 | 位置误差：≤0.8 海里/小时(CEP) | |
| 最大测量范围 | 俯仰角：±90°； 航向角：0～360°； 横滚角：±180°； 俯仰、航向角速度：±800°/s； 滚转角速度：±800°/s； 加速度：X 轴±20g；Y 轴±20g；Z 轴±20g； | |
| 导航数据更新率 | ≥100Hz | |
| 电压输入范围 | 24±2V | |
| 稳态工作功耗 | ≤18W |
3. 物理参数
质量 | ≤3kg | |
物理尺寸 | 237 mm×140 mm×110mm | |
接口方式 | 两个 RS-232 和两个 RS-422 | |
工作温度 | -40℃～+70℃ |
4.通讯接口
主连接器 （J30JM-21ZKP43）
| 线号 | 名称 | 说明 | |
| 1,2 | 24VIN | 电源供电 | |
| 11,12 | 24VIN | 电源供电 | |
| 3,4 | PGND | 电源供电地 | |
| 23,24 | PGND | 电源供电地 | |
| 5 | RS422-TX+ | 主 RS422 接口 | |
| 6 | RS422-TX- | 主 RS 422 接口 | |
| 7 | RS422-RX+ | 主 RS 422 接口 | |
| 8 | RS422-RX- | 主 RS 422 接口 | |
| 9 | GND422 | 422 接口地 | |
| 15 | 232_TX | RS232 发送 | |
| 16 | 232_RX | RS232 接受 | |
| 17 | GND232 | RS232 信号地 | |
| 18 | SYNC+ | 同步信号端 | |
| 19 | SYNC- | 同步信号端 |
机械尺寸
数据协议
协议请咨询客服！
